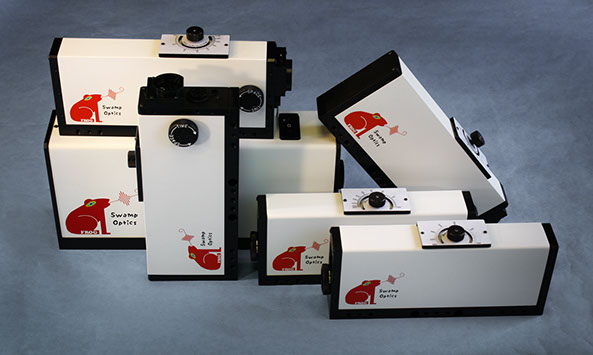

SwampOptics超短脉冲测量仪
美国 Swamp Optics 公司提供FROG设备,专用于测量超短激光脉冲。公司专注于频率分辨光学开关(FROG)设备的开发和制造,FROG严谨精确,操作简单,成就卓越,测量超短脉冲脉宽、强度和相位随时间变化等特性的方法。
SwampOptics创始人Prof. Rick Trebino是FROG技术的发明人之一,美国乔治亚理工学院超快物理研究学者联盟主席,曾获SPIE艾格顿奖,以表彰他在超短脉冲领域的卓越贡献。
产品特性:
? 脉冲强度和相位- 时间特性
? 脉冲光谱和光谱相位- 波长特性
? 测量自相关
? 宽带宽
? 测量紫外和红外波段脉冲
? 无须假设
? 实时强度和相位数据获取
? USB即插即用
? 可以提供的超短脉冲测量技术支持: http://www.frog.gatech.edu/
?NEAR-IR GRENOUILLE 近红外超短脉冲测量仪
| NEAR-IR GRENOUILLES | 经济型 | |||
型号 | 8-4-USB | 8-9-USB | 8-20-USB | 8-50-USB | 8-50 Eco |
波长范围 | 700-1100 nm | 700-1050nm | |||
脉宽范围 | 4-80fs | 10-100fs | 19-340fs | 35-680fs | 50-500fs |
时域扫描范围 | 250 fs | 460 fs | 500 fs | 1.9 ps | 1.9 ps |
延迟增量 | 0.4 fs/pixel | 0.8 fs/pixel | 0.9 fs/pixel | 1.2 fs/pixel | 1.2 fs/pixel |
光谱分辨率 | 4 nm | 0.7 nm | 1.4 nm | 0.7 nm | 0.7 nm |
光谱范围 | 600 nm | 250 nm | 140 nm | 50 nm | 50 nm |
? IR GRENOUILLE红外超短脉冲测量仪
IR GRENOUILLES | ||||
型号 | 10-100-USB | 10-300-USB | 15-40-USB | 15-100-USB |
波长范围 | 0.9-1.1 um | 1.3-1.65 um | 1.3-1.65 um | |
脉宽范围 | 0.06-1 ps | 0.2-3 ps | 0.04-0.5 ps | 0.07-1 ps |
时域扫描范围 | 3.8 ps | 6 ps | 1.2 ps | 3.4 ps |
延迟增量 | 1.2 fs/pixel | 4 fs/pixel | 2.2 fs/pixel | 4.4 fs/pixel |
光谱分辨率 | 0.8 nm | 0.3 nm | 3.2 nm | 1.1 nm |
光谱范围 | 55 nm | 50 nm | 150 nm | 110 nm |
频率分辨光学开关法(FROG)是激光脉冲测量的黄金标准,它可以生成任意脉冲的完整强度和相位与时间关系,而不需要对脉冲做任何假设。实践证明,在所有情况FROG都克服了挑战且表现优异。FROG超过1000个实验室使用。
GRENOUILLE是一个优化过的FROG版本,更加简单易用,在多个激光实验室使用。FROG和GRENOUILLE的普及源于其准确、易用、坚固、紧凑和低成本的特点,重要的是它们拥有强大的超短脉冲测量功能。GRENOUILLE用一个简单(专有技术)的光学元件替代了常用的复杂分束器/延迟线/光束重组光学装置,称为菲涅尔双棱镜,其可自动对准光束。然后使用厚非线性光学晶体,其不仅实现所需要的自相关,还根据FROG的要求光谱分辨二次谐波脉冲。这种非常简单的布置也可以测量脉冲的时空畸变。有关详细信息,请参阅超短脉冲测量概述或GRENOUILLE教程,结果会发现其是目前简单且强大的超短脉冲测量设备。
所有Swamp Optics的FROG和GRENOUILLE设备都拥有独特的额外相机来测量光束的空间分布。这不仅为设备提供了重要的附加信息,还极大简化了光束到设备的对齐问题。
GRENOUILLE非常紧凑,比其他脉冲诊断设备更灵敏。我们的近红外GRENOUILLE可测波长范围为700至1100 nm,与大多数超快Ti:蓝宝石激光器和超快放大器匹配,是大多数日常超短脉冲测量的理想选择。红外GRENOUILLE可通信波长范围内工作,覆盖900-1620nm,支持光纤耦合输入,从而进一步方便使用。通常标准GRENOUILLE可测量~20fs至~1ps脉冲宽度。定制设备可延伸至?4fs到?4ns脉宽范围。
要选择合适的FROG或GRENOUILLE,请提前了解您的激光器的波长、大致脉冲宽度范围、光谱宽度、脉冲能量和重复频率。
