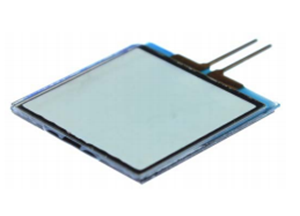

快速光学快门(FOS)系列是一系列偏振向列液晶(LC)光学快门,通过外用驱动电压控制透光率。相比传统的机械快门,液晶快门完全无振动、无活动件。
快门由位于交叉线性偏振器件之间的偏振调制器构成,含一个LC电池(一些模型有两个LC电池)。应用驱动电压重调双折射LC分子,改变光通过LC电池时的相位延迟。这使得透射光通过完整快门结构时发生变化。通过调节电压幅度,可在完全打开和关闭状态之间实现模拟灰度操作。
优势
●快速交换 ●高对比度 ●牢固稳定
●低功耗 ●设计自由 ●可视范围大
应用
●3D成像 ●相机曝光 ●激光衰减
●人眼防护 ●工业自动化
主要光电属性
型号 | 开状态/光透射率 | 对比度 | 关闭时间(T100-T10) | 开放时间(T0-T90) |
FOS | 39.5% | ≥1,000:1 ≥1,800:1 | ≤6ms ≤150?s | ≤30ms@4V ≤35ms@24V |
FOS-ETR | ≥32.5% | ≥850:1 ≥1,200:1 | ≤6ms ≤500?s | ≤35ms@5V ≤40ms@18V |
FOS-NIR(1100) | ≥37.0% | ≥250:1 ≥350:1 | ≤5ms ≤120?s | ≤15ms@5V ≤20ms@24V |
X-FOS(G2) | ≥37.5% | ≥1,800:1 | ≤50?s | ≤1.6ms@18V |
X-FOS(G2)-CE | ≥30.0% | ≥120,000:1 | ≤50?s | ≤1.6ms@18V |
PolarSpeed-S | ≥37.5% | ≥300:1 | ≤30?s | ≤30?s@24V |
PolarView-ND | ≥25.0% | ≥1,000:1 | ≤10ms | ≤15ms@4.5V |
GH-FOS | ≥60% | ≥4:1 | ≤50ms | ≤250ms@9V |
PSCT-FOS | ≥83% | Light scattering | ≤7ms | ≤9ms@110V |
可选的标准尺寸
尺寸 | 外围尺寸 | 通光孔径 | 厚度 |
7x8 | 7.0mm x 8.2mm | 5.0mm x 5.0mm | 依据各个型号, 1.3mm -- 5.2mm |
13x15 | 13.0mm x 15.0mm | 9.8mm x 9.8mm | |
1x1 | 25.4mm x 25.4mm | 22.2mm x 20.2mm | |
2x2 | 50.8mm x 50.8mm | 47.6mm x 45.6mm | |
D1(圆形) | 25.4mm直径 | 22.2mm直径 | |
D2(圆形) | 50.8mm直径 | 47.6mm直径 |
产品描述:
FOS-ETR (快速光快门 – 扩大温度范围)
可在 -40°C至100°C间进行存储和操作,FOS-ETR适用于极端环境中
FOS-NIR(1100) (快速光快门 – 近红外操作)
FOS-NIR(1100)可在近红外区(最大到2000 nm)波长内进行操作,而相应的VIS反应器可以选择总是开启状态,总是关闭状态或者随近红外光谱波长切换。
X-FOS(G2) (高速光学快门, 第二代)
第二代X-FOS(G2)是我们较快的单单元快门,在开启和关闭时急速切换而不影响对比度,远优于其他 FOS 系列产品。
X-FOS(G2)-CE (高速光学快门, 第二代–高对比度)
X-FOS(G2)-CE为了在关闭状态获得超高消光,采用双单元结构。有关快速切换的动态光电性质类似于X-FOS(G2),但X-FOS(G2)-CE具有大于120,000:1无可比拟的对比度
PolarSpeed?-S (PolarSpeed?快门)
基于LC-Tec的PolarSpeed?专利技术,该款双电池快门可在开启和关闭状态间以30?s的速度进行双向对称切换。该款PolarSpeed?快门特别适用于高帧速率应用。
PolarView?-ND (PolarView?中性密度滤光片)
带专利技术的PolarView?-ND是主要针对各种相机应用领域的中性密度光片,不仅在完全开启和关闭状态,在中间灰度级,它都提供了统一的角度透射率特性,颜色变化小。建议的光圈F指数是3-10,对应于12.5%到0.10%透光率。
GH-FOS (Guest-Host快速光快门)
GH-FOS没有偏振特效,光的吸收通过向液晶中混合二向色性染料实现。这个产品提供了更高的开状态透光率,但是对比度相对于其他型号稍低,开放闭合状态的权衡可以调整。
PSCT-FOS (Polymer-Stabilized Cholesteric Texture高速光开关)
偏振自由的PSCT-FOS在光通过与散射之间切换。开状态能达到83%透过率,同时闭状态能有效的散射光束。
