Product Introduction

德国HOLOEYE衍射光学元件(DOE)

衍射光学在工业中的应用越来越广泛。从印刷,材料处理,传感,非接触式测试,生物科技到光学技术和光学测量,衍射光学为激光系统提供了更多的增值。通过在激光光束的光场中使用衍射光学元件(DOE),激光光束的“形状”可以被控制灵活的调整到各种应用需求。

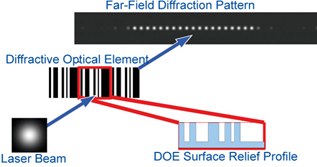

DOE元件表面的微结构,在光子自由空间传播的过程中扮演着路由的作用,衍射光学元件通过使用表面的微结构来实现光学函数。表面微结构浮雕有2个或多个台阶。表面结构一般刻蚀在熔融石英或者玻璃表面,或者刻蚀在各种聚合物材料上。




HOLOEYE提供的衍射光学元件:



激光分束、平顶整形、图像生成

光束整形元件

线条衍射元件、十字线衍射元件

衍射透镜(菲涅尔透镜、微透镜阵列)

光栅(振幅、相位、闪耀光栅

随机相位图

波前生成

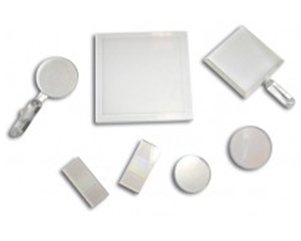

标准衍射元件(塑料材质)                     标准衍射元件(玻璃材质)






标准塑料材质DOE(未镶边框)

圆形PMMA材质或者PC材质元件,直径8mm


标准玻璃材质DOE(未镶边框)

丙烯盐酸,圆形玻璃基底,直径18mm。










标准塑料材质DOE(带边框)

圆形PMMA或者PC材料,直径8mm,固定在一个直径12.7mm的金属不锈钢圆环上,方便实验室使用。


标准玻璃材质DOE(带边框)

丙烯盐酸,圆形玻璃基底,直径18mm。固定在一个直径为25mm的黑色表面的金属上,方便M4接口使用。



定制衍射元件

第一步是给出一个包含了所有参数的规格书,在一些情况下,需要进行可行性验证,HOLOEYE提供多种现成的衍射光学元件。这些产品的验证试验通常有助于规范的推导,另外,作为一个空间光调制器(SLM)的供应商。HOLOEYE拥有使用SLM设备来证明DOE光学性能的能力。


解决方案:

系统分析

可行性研究

通过标准DOE或SLM进行试验性研究

根据客户的要求定制衍射元件

制作原型样品

用于DOE复制的模板

衍射元件复制

光学性能测试
