高速线性太赫兹相机

高速线性太赫兹相机

  • Category: 太赫兹器件» 太赫兹相机
  • Brand:TeraSense
  • Application: 太赫兹
  • Keyword: 高速线性太赫兹相机,太赫兹成像,THz
Product Introduction

高速线性太赫兹相机




产品介绍:

高速线性太赫兹相机具有的成像速度:每秒5000帧,并且结构紧凑,易于集成到工业生产中。对于许多采用高速自动化传送带的工业应用领域,该产品的超快线性传感器阵列,可用于非破坏性测试(无损检测)和质量控制(QC)。本产品适用于大多数皮带速度为15米/秒的输送机。

我们的线性太赫兹成像系统由两部分组成:太赫兹成像相机和太赫兹发射源,两者彼此同步。太赫兹发射源带有专门配置的喇叭天线,可在传送带上覆盖整个成像区域。角太赫兹光束扩散均匀,确保整个太赫兹辐射功率可以正常地从太赫兹辐射源传送到相机。相机像素大小决定了1.5毫米的图像分辨率,可以满足大多数工业应用方面的成像需求。


产品特点:

  • 频率范围:0.05 THz – 0.7 THz

  • 极高的图像采集速度:5 KHz (5000 fps)

  • 扫描速度:最高可达15m/s (900m/min)

  • 像素数量 (可扩展): 256 x 1

  • 无电离辐射,无损检测

  • 结构紧凑,易于集成到工业生产中

  • 价格低廉


产品参数:

像素数量:

256 (256 x 1)

频率范围

0.05 THz – 0.7 THz

像素大小:

1.5 x 3 mm?

图像采集速度:

5000 fps (5 KHz)

成像区域:

384 x 3 mm?

最小可检测功率/像素:

100 nW (at 5000 fps)

响应率:

8000 V/W

45 nW (at 1000 fps)

Sync out:

TTL (+5 V)

14 nW ( at 100 fps)

接口:

USB

设备尺寸:

450 x 160 x 44 mm?



软件:

TeraFast? Viewer


产品应用:

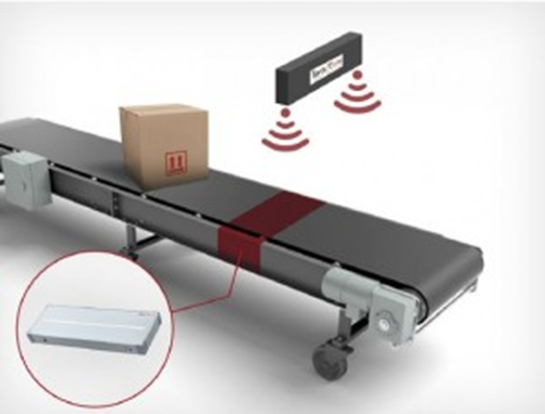

线性布局太赫兹成像系统安装在输送机上

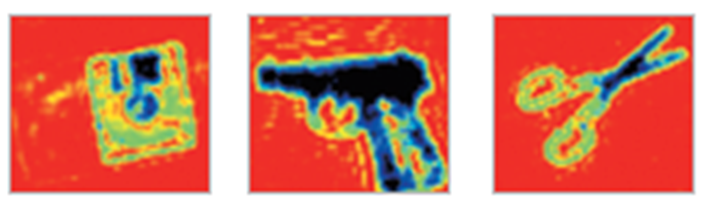

由太赫兹相机产生的图像
