1、概述
空间光调制器,它是一种对光波的空间分布进行调制的器件。一般来说,空间光调制器是指在信号源信号(控制信号)控制下,能对光波的某种或某些特性(如相位、振幅或强度、频率、偏振态等)的一维或二维分布进行空间和时间的变换或调制,从而将信源信号所荷载的信息写进入射光波之中的器件。控制信号,可以是电信号,也可以是光信号。
空间光调制器含有许多独立单元,它们在空间上排列成一维或二维阵列。每个单元都可以独立地接受光学信号或电学信号的控制,利用各种物理效应改变自身的光学特性,从而对照明在其上的光波进行调制。
2.、SLM分类
一般按照读出光的读出方式不同,可以分为反射型和透射型;
按照输入控制信号的方式不同又可分为光寻址(OA - SLM )和电寻址( EA - SLM )。
3、液晶空间光调制器
目前液晶空间光调制器在空间光调制器中已经占有主导地位。它可对光束的相位、偏振态、振幅或强度进行一维或二维分布的实时空间调制,典型的液晶空间光调制器有硫化镉向列型液晶光阀。
LC-SLM,用于光电导材料有Cd、α-Si、c-Si、GaAs、Bi12SiO20等半导体,液晶材料采用扭曲向列型TN、铁电液晶FLC等。
硅基液晶简称(LCOS),是一种全新的数码成像技术。采用半导体CMOS集成电路芯片作为反射式LCD的基片,CMOS芯片上涂有薄薄的一层液晶硅,控制电路置于显示装置的后面,可以提高透光率,从而实现更大的光输出和更高的分辨率。LCOS技术最大的优点是分辨率高。
4、DMD与SLM差异
DMD作为DLP芯片,首先由TI开发,原来称作变形反射镜器件,是一种极小的反射镜。这些微镜皆悬浮着并可向两侧倾斜10-12°左右,从而可构成启通和断开两种工作状态。为获得不同的亮度,微镜启通和断开的速率可以改变。
LC-SLM具有高精度,高分辨率;一般DMD精度较差,衍射效率低,但帧率较高,可用于强度调制;DMD作为投影仪芯片,成本低廉。

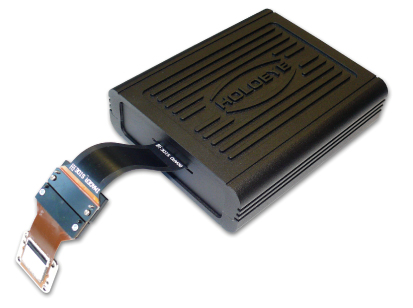

5、Holoeye产品系列概述

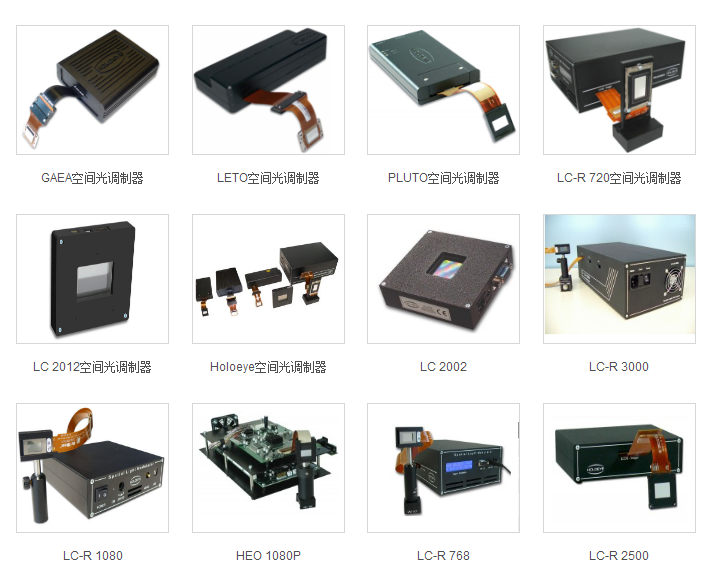

分类:反射型、Pluto、LC-R2500、LC-R720 etc、透射性、LC-2002
安装要求:
显示卡另带DVI接口,通讯控制接口根据型号选择USB或COM,电脑显示屏分别率一般应高于LCOS面板分别率。
安装特点:
?简单方便,软件界面友好
?提供应用软件,可直接对像元进行灰度控制
?提供标定软件,以计算出准确的全息图
操作注意事项:
?静电保护
?环境要求
?断电状态下连接
6、主要应用
?光镊技术
?飞秒脉冲整形
